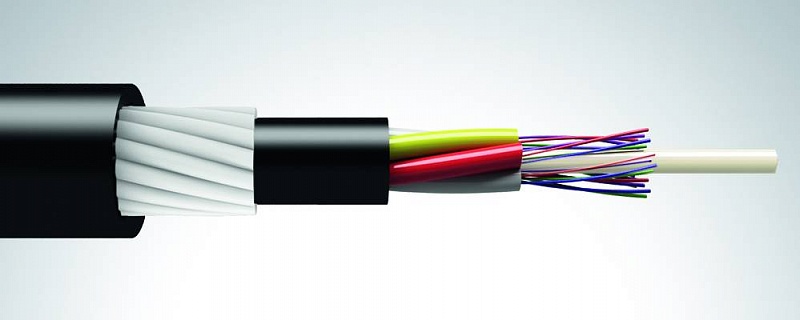

Cable de fibra óptica blindado con varillas de fibra de vidrio, con diseño modular.
Construcción

1. Elemento central de fuerza: varilla de fibra de vidrio.
2. Fibra óptica.
3. Módulo óptico: contiene hasta 24 fibras ópticas cada uno.
4. Envoltura intermedia de polietileno.
5. Relleno hidrófobo.
6. Varillas de fibra de vidrio.
7. Envoltura exterior de polietileno. A solicitud del cliente se pueden fabricar cables con otros parámetros técnicos.
Caracteristicas
Número de fibras ópticas en el cable |
Número de fibras ópticas en el módulo |
Diámetro nominal del cable, mm |
Peso calculado del cable, kg/km |
Fuerza de tensión, kN |
Radio mínimo de curvatura del cable, mm |
OKGMd(n)-01-1х4…12х24…-(7,0) |
|||||
---|---|---|---|---|---|
Hasta 48 |
Hasta 12 |
12,2 |
Hasta 156 |
7,0 |
256 |
Hasta 64 |
Hasta 8 |
13,6 |
Hasta 179 |
272 |
|
Hasta 96 |
Hasta 12 |
15,9 |
Hasta 211 |
318 |
|
Hasta 144 |
Hasta 12 |
19,5 |
Hasta 290 |
390 |
|
Hasta 288 |
Hasta 24 |
26,9 |
Hasta 553 |
538 |
Применение
El cable está diseñado para tendidos subterráneos de todas las categorías, en canalizaciones, tubos, bloques, colectores, túneles, minas, en el agua al atravesar pantanos, lagos y ríos, así como para el tendido en líneas aéreas de comunicación, postes de iluminación y en los postes de la red de radiodifusión.
