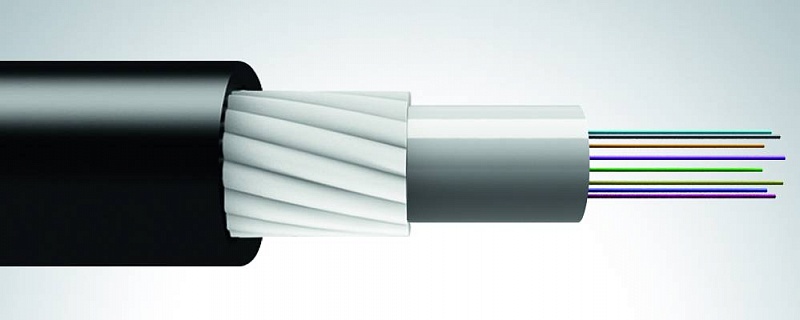

Cable de fibra óptica dieléctrico blindado con varillas de fibra de vidrio, diseñado con tubo central.

1. Fibra óptica.
2. Tubo central: contiene hasta 48 fibras ópticas.
3. Relleno hidrófobo.
4. Varillas (hilos) de fibra de vidrio.
5. Envoltura exterior de polietileno. A solicitud del cliente se pueden fabricar cables con otros parámetros técnicos.
Número de fibras ópticas en el cable |
Diámetro nominal del cable, mm |
Peso calculado del cable, kg/km |
Fuerza de tensión, kN |
Radio mínimo de curvatura del cable, mm |
OKGTSd(n)-00-1х4...1х48...-(4,0) |
||||
---|---|---|---|---|
Hasta 24 |
7,6 |
Hasta 56 |
4,0 |
152 |
Hasta 48 |
10,2 |
Hasta 205 |
204 |
|
OKGTSd(n)-00-1х4...1х48...-(8,0) |
||||
Hasta 24 |
9,9 |
Hasta 100 |
8,0 |
198 |
Hasta 48 |
11,0 |
Hasta 268 |
220 |
|
OKGTSd-00-1х4...1x48...-(20,0) |
||||
Hasta 24 |
14,6 |
Hasta 210 |
20,0 |
292 |
Hasta 48 |
14,6 |
Hasta 220 |
292 |
