Cable de fibra óptica combinado con hilos de cobre, sin blindaje, con diseño modular.
Fuerza de aplastamiento a partir de 300 N/cm
Fuerza de tracción de hasta 3 kN
Temperatura de funcionamiento de -40°С a +70°С Instalación: hasta -30°С
A prueba de incendios
Protección contra roedores

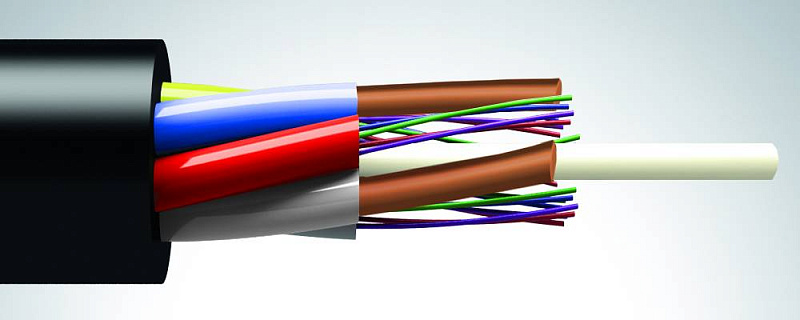

Construcción
1.Elemento portante (de fuerza) central: varilla de fibra de vidrio, cable de acero o alambre de acero.
2.Hilo de cobre aislado.
3.Fibra óptica.
4.Módulo óptico.
5.Elemento de bloqueo de infiltraciones de agua.
6.Envoltura exterior de polietileno.
El cable se puede fabricar con elementos secos para el bloqueo de infiltraciones de agua.
Caracteristicas
|
Número de fibras ópticas en el cable |
Número de fibras ópticas en el módulo |
Diámetro nominal del cable, mm |
Peso calculado del cable, kg/km |
Fuerza de tensión, kN |
Radio mínimo de curvatura del cable, mm |
|
|
|
KSPP OKTM(n)-4Мх0,9/01-1х4…4х24…-(2,7) |
|||||||
|---|---|---|---|---|---|---|---|
|
Hasta 48 |
Hasta 12 |
11,2 |
Hasta 120 |
1,0 – 2,7 |
224 |
||
|
Hasta 96 |
Hasta 24 |
14,9 |
Hasta 188 |
298 |
|||
|
KSPP OKTM(n)-4Мх1,2/01-1х4…4х24…-(2,7) |
|||||||
|
Hasta 48 |
Hasta 12 |
12,7 |
Hasta160 |
1,0 – 2,7 |
254 |
||
|
Hasta 96 |
Hasta 24 |
14,9 |
Hasta 204 |
298 |
|||
Применение
El cable óptico combinado con hilos conductores de cobre está diseñado para el tendido en canalizaciones en tubos de plástico mediante el método de soplado neumático. En su diseño retardante de llama, el cable se coloca dentro de edificios e instalaciones.
