Cable de fibra óptica suspendido autoportante dieléctrico, con diseño modular
Fuerza de aplastamiento a partir de 200 N/cm
Fuerza de tracción de hasta 100 kN
Temperatura de funcionamiento de -60°С a +70°С Instalación: hasta -30°С
Para cualquier zona climática
Resistente al rastreo
A prueba de incendios
100% dieléctrico
Certificado Rosseti

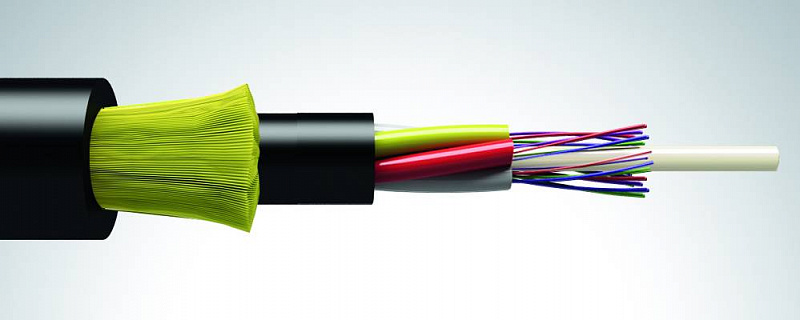

1.Elemento central de fuerza: varilla de fibra de vidrio.
2.Fibra óptica.
3.Módulo óptico.
4.Elemento de bloqueo de infiltraciones de agua.
5.Envoltura intermedia de polietileno.
6.Elemento portante (de fuerza): hilos de aramida.
7.Envoltura exterior de polietileno resistente al efecto tracking.
|
Número de fibras ópticas en el cable |
Número de fibras ópticas en el módulo |
Diámetro nominal del cable, mm |
Peso calculadodel cable, kg/km |
Fuerza de tensión, kN |
Radio mínimo de curvatura del cable, mm |
|
OKSD-01-1х4...12х24...-(4,0...25,0)-(Т) |
|||||
|---|---|---|---|---|---|
|
Hasta 48 |
Hasta 8 |
15,0 |
Hasta 204 |
25,0 |
300 |
|
Hasta 64 |
Hasta 8 |
16,4 |
Hasta 240 |
328 |
|
|
Hasta 72 |
Hasta 12 |
15,6 |
Hasta 219 |
312 |
|
|
Hasta 96 |
Hasta 12 |
17,1 |
Hasta 219 |
342 |
|
|
Hasta144 |
Hasta 12 |
20,1 |
Hasta 350 |
402 |
|
|
Hasta 288 |
Hasta 24 |
23,0 |
Hasta 452 |
460 |
|
|
OKSD-01-1х4...12х24...-(25,0...45,0)-(Т) |
|||||
|
Hasta 48 |
Hasta 8 |
16,2 |
Hasta 245 |
45,0 |
324 |
|
Hasta 64 |
Hasta 8 |
17,5 |
Hasta 281 |
350 |
|
|
Hasta 72 |
Hasta 12 |
16,6 |
Hasta 232 |
332 |
|
|
Hasta 96 |
Hasta 12 |
18,1 |
Hasta 298 |
362 |
|
|
Hasta144 |
Hasta 12 |
20,9 |
Hasta 388 |
418 |
|
|
Hasta 288 |
Hasta 24 |
23,9 |
Hasta 502 |
478 |
|
