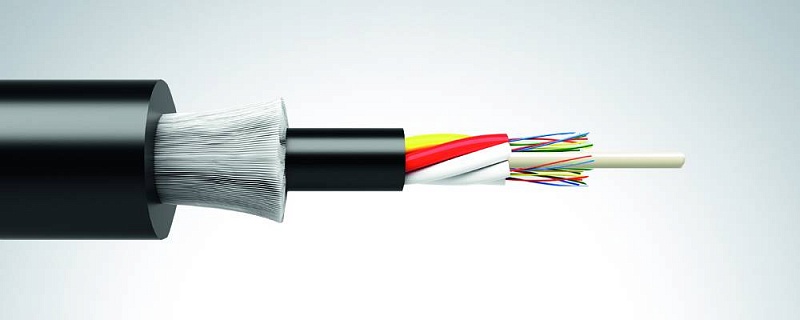

Cable de fibra óptica suspendido autoportante dieléctrico, con diseño modular

1. Elemento central de fuerza: varilla de fibra de vidrio.
2. Fibra óptica.
3. Módulo óptico.
4. Elemento de bloqueo de infiltraciones de agua.
5. Envoltura intermedia de polietileno (en el cable con fuerza de tensión admisible de hasta 10 kN puede no estar incluido).
6. Elemento portante (de fuerza): hilos de vidrio.
7. Envoltura exterior de polietileno.
Número de fibras ópticas en el cable |
Número de fibras ópticas en el módulo |
Diámetro nominal del cable, mm |
Peso calculadodel cable, kg/km |
Fuerza de tensión, kN |
Radio mínimo de curvatura del cable, mm |
OKSMs-01-1х4...12х24...-(6,0) sin envoltura intermedia |
|||||
---|---|---|---|---|---|
Hasta 24 |
Hasta 4 |
10,7 |
Hasta 94 |
6,0 |
214 |
Hasta 48 |
Hasta 8 |
11,7 |
Hasta 111 |
234 |
|
Hasta 64 |
Hasta 8 |
13,3 |
Hasta 139 |
266 |
|
Hasta 72 |
Hasta 12 |
12,3 |
Hasta122 |
246 |
|
Hasta 96 |
Hasta 12 |
13,9 |
Hasta 152 |
278 |
|
Hasta 144 |
Hasta 12 |
17,2 |
Hasta 227 |
344 |
|
OKSMs-01-1х4...12х24...-(8,0) sin envoltura intermedia |
|||||
Hasta 24 |
Hasta 4 |
11,0 |
Hasta 102 |
8,0 |
220 |
Hasta 48 |
Hasta 8 |
12,0 |
Hasta 119 |
240 |
|
Hasta 64 |
Hasta 8 |
13,5 |
Hasta 146 |
270 |
|
Hasta 72 |
Hasta 12 |
12,5 |
Hasta 129 |
250 |
|
Hasta 96 |
Hasta 12 |
14,1 |
Hasta 159 |
282 |
|
Hasta 144 |
Hasta 12 |
17,3 |
Hasta 233 |
346 |
|
OKSMs-01-1х4...12х24...-(10,0) sin envoltura intermedia |
|||||
Hasta 24 |
Hasta 4 |
11,2 |
Hasta 108 |
10,0 |
224 |
Hasta 48 |
Hasta 8 |
12,1 |
Hasta 124 |
242 |
|
Hasta 64 |
Hasta 8 |
13,6 |
Hasta 152 |
272 |
|
до 72 |
до 12 |
12,7 |
Hasta 135 |
254 |
|
до 96 |
до 12 |
14,3 |
Hasta 165 |
286 |
|
до 144 |
до 12 |
17,4 |
Hasta 239 |
348 |
