Оснащение для подвесного монтажа волоконно-оптических линий связи (ВОЛС)
Технология «подвеса» при оборудовании волоконно-оптических линий связи является одним из самых востребованных и популярных способов монтажа специализированного кабеля, с помощью которого осуществляется передача фотонных импульсов.
К преимуществам подвесного метода можно отнести:
- относительную быстроту установки, простоту обслуживания;
- возможность эксплуатации имеющейся инфраструктуры (за счёт чего существенно снижаются финансовые, временные затраты и расходы на эксплуатирование).
Наряду с несомненными плюсами, применение подвесного метода имеет и свои технические недостатки. К ним, в частности, можно отнести превышение показателей механического напряжения конструкции при воздействии негативных внешних факторов (например, при сильном ветре).
Оптоволоконные кабели бывают различных типов (дроп-кабели, самонесущие, специального назначения и др.). Для каждого из них, при различных вариантах опор закрепления, требуется специализированное решение арматуры.
Арматура под ОВК
По своему предназначению данный вид вспомогательных материалов для оборудования оптоволоконных линий связи подразделяется, первоочерёдно, на поддерживающий и натяжной виды. Указанные названия говорят сами за себя. Первый вариант способствует поддержке оптоволоконного кабеля на определённых точках его прокладывания. Натяжной же функционал обеспечивает отсутствие провисания ОВК. К арматуре натяжного и поддерживающего типов относятся разнообразные крепёжные узлы, а также зажимы различных видов и конфигураций.
Вторая по значимости группа арматуры предназначена для решения не менее важных задач. Сцепную арматуру используют для фиксации зажимов к опорным конструкциям.
Защитный тип оснащения предохраняет собственно оптоволоконный кабель и иные элементы конструкции от механических внешних воздействий, и связанной с этим возможности повреждения. К такой арматуре относятся глушители вибрационных колебаний и протекторы.
Третьи по важности — монтажный инструмент, необходимый для выполнения вышеназванных работ, и иные, вспомогательные разновидности оснащения, индивидуальные характеристики которых не позволяют отнести их к двум предыдущим пунктам.
Зажимы для круглого оптоволоконного кабеля
Данный вид оснащения ОВК-систем подразделяется на следующие виды (согласно используемым принципам монтажа):
- анкерные;
- спиральные (ПСО, НСО);
- болтовые.
Назначение всех видов данных зажимов — надёжное удержание самонесущего оптоволоконного кабеля.
Что же касается узлов крепления для данных элементов, то они соответственно подразделяются по функционалу (закрепление на различных типах опор, стоек и др.).
Натяжные элементы
В ряде случаев для обустройства ОВК-кабеля могут использоваться спиральные либо клиновидные натяжные зажимы. Название данных элементов отражает их специфическое конструкционное решение. Клиновидную конструкцию монтировать значительно удобнее, легче и быстрее, чем спиральную. Для её установки не нужно специальное монтажное оборудование. Но у такого способа закрепления есть достаточно существенное ограничение: кабель можно подвешивать на пролёт длиной не более 100 метров.
Зажим натяжной для ОКСН ADSS-12-16 ССД, 12-16 мм
Натяжные спиральные зажимы DTADSS
Под индивидуальные параметры каждого кабеля и допустимую для него степень растягивающего воздействия подбирается конкретный, подходящий именно для данной ситуации тип зажима. Диапазон «выносливости» определяют в данной ситуации по маркировке изделия, в которой обязательно должна быть указана прочность фиксации кабеля.
Максимальной степенью функциональной нагрузки к зажимам клиновой конструкции являются показатели в диапазоне до 7 КН.
Для зажимов спиральной структуры это значение ощутимо выше — до 60 КН.
Выносливость до 4КН подразумевает использование лишь силовых прядей.
В диапазоне 4КН-8КН производят доукомплектование коушем.
Параметры 12КН-60КН требуют наличия коуша и протектора, предназначенного для обеспечения дополнительного уровня защиты.
Протекторы представляют собой разновидность индивидуальных спиралей, которые, в случае необходимости, плотно навивают вокруг монтируемого кабеля. Основным преимуществом протекторных элементов является обеспечение равномерного рассеивания давящего воздействия по всей площади зажима (повторная установка подобных зажимов не рекомендована).
Протектор защитный спиральный ПЗС-12,3/12,9(500)
Поддерживающие элементы
Зажимы поддерживающей разновидности конструкционно просты, и это логически обосновано. Ведь основное их назначение — поддержка самонесущего кабеля. При условиях небольшой рабочей нагрузки (до 3 КН) могут использоваться спиральные конструкции (ПСО—6—12,3/14,2), а также поддерживающие (PS-619, HC
Максимальная степень факторов воздействия допускается к спиральным версиям ПСО выносливостью 60 КН и выше.
В отношении поддерживающих разновидностей зажимов с параметрами нагрузки:
- до 4 КН — только «силовые» пряди;
- 6-8КН — применение коуша кольцевого типа (ККТ);
- 12-15КН — ККТ + протектор;
- 20-60КН — ККТ+ протектор + лодочка.
Зажим спиральный поддерживающий ПСО-6-12,3/14,2 (Коуш-кольцо)
Зажимной элемент PS-619 (за специфический внешний вид его часто называют «галстуком), пользуется востребованностью для обустройства линий ОВС благодаря своей универсальности. Его можно использовать, когда необходим монтаж ВОЛС различной толщины
Поддерживающий зажим PS-619
Поддерживающая зажимная конструкция HC
Зажим поддерживающий HC 10-15
Шлейфовый вариант зажимных элементов (ЗКШ 2 11/14 2) используют для закрепления шлейфа ОКСН (оптоволоконный кабель самонесущий, неметаллический) к различным видам опорных конструкций.
Зажим шлейфовый ЗКШ-2-11/14-2 ССД
Если описанные в предыдущих пунктах разновидности зажимных элементов отражают (в имеющейся маркировке) диапазонные значения наружного диаметра ОК, степень «выносливости» в КН, то для ЗКШ подобные обозначения не предусмотрены, поскольку он применяется для спускания излишка (запасной длины кабеля) с опорных конструкций, не являясь поддерживающим узлом.
Кабельные зажимные элементы типа «8»
Оптоволоконные кабели самонесущего вида (тип 8), оснащённые силовым элементом внешнеразмещённой конструкции, могут включать в себя стальной трос, либо стержнеобразный вкладыш из стеклопластика, и обладать при этом отсутствием токопроводящих свойств.
Натяжной зажимной элемент под кабель «8» типа
Существует лишь в клиновой модификации. В маркировке данного изделия отображены (в миллиметрах) диапазоны диаметра стального троса, присутствующего в конструкции силового кабеля. Под каждый типоразмер ОК разработан соответствующий вариант зажима. По этой причине, при монтаже оптоволоконных линий нет необходимости в оголении проводов либо в отделении несущего стержня. Для кабельных конструкций с металлическим тросом применяют анкерный зажим с зубчатыми стальными клиньями (PA-05). Для стеклопластиковой версии подойдёт вариант с клиньями из пластика (PA-37).
Зажим анкерный PA-05
Зажим натяжной PA-37
Поддерживающие зажимные элементы
Данный тип фиксаторов для «восьмёрки», также удерживают ОВК за его внешнеразмещённую силовую часть — металлический трос или же стержневое дополнение из стеклопластика.
Из всего спектра поддерживающих зажимных элементов данной категории можно выделить модель SMS T. Его можно использовать абсолютно на всех участках прокладывания кабеля, под любыми геометрическими изгибами маршрута.
SMS T Зажим поддерживающий для 8-образных кабелей, 4-10мм, 1кН
Другие разновидности поддерживающих элементов (ППО 8/4—8 и ППО—6,5/8—06) укомплектованы функциональным «арсеналом» для монтажа (2 болта, 2 гайки, 2 шайбы).
Зажим поддерживающий ППО 8/4-8
Зажим поддерживающий ППО-6,5/8-06
Зажимы для уплощённого и круглого сечения дроп-кабелей
К плоским вариациям ОК оптимально подходят гибридные разновидности зажимов, а также их пластиковая и металлическая версии. Конструкция этих зажимов не отличается особой сложностью: дроп кабель фиксируется между двумя элементами и надёжно ими удерживается «на натяжение». При растягивании в обратном направлении такой зажим можно легко снять.
Основные виды натяжных зажимных элементов:
- «ODWAC 22» (металл). Используют для подвешивания плоского оптоволоконного кабеля. В роли прижимного элемента предусмотрена планка с перфорацией, в виде своеобразной «тёрки», размещённая между непосредственно «клином» и кабелем. Есть определённые нюансы при выборе: следует обращать внимание на толщину наружной «обёртки» кабеля. При недостаточной её толщине возможно повреждение оптоволокна.
Натяжной зажим ODWAC-22
- «ODWAC-HY». «Гибрид»: корпусная часть из металла, металлический элемент «тёрка» и клин из пластика с раскрываемой петлёй крюка.
Натяжной зажим ODWAC-HY
- «ODWAC-22 P». Целиком полимерный вариант. Конструкция включает в себя наличие размыкаемой петли. Подобное решение, свойственное и для варианта, описанного выше, обеспечивает возможность монтажа без применения вспомогательных компонентов. Подбирая зажим, необходимо ориентироваться на габаритные размеры монтируемого кабеля, так как захват производится по расширенной его части.
Натяжной зажим пластиковый ODWAC-22 P
Для дроп-кабелей с круглым вариантом сечения, используются натяжные версии зажимных элементов, подходящие для всех разновидностей натяжных оптоволоконных кабелей. Исключение составляет натяжной АСС. Материал изготовления — ультрафиолетоустойчивый прочный полиамид. Конструкционное решение — округлое тело, дополненное открываемой петлёй-дужкой. Эта петля жёстко защёлкивается в зажимном теле, фиксируя зажим вместе с ОК к узлу крепления. Допустимое сечение кабеля при этом — от 2 до 6 миллиметров.

Зажим натяжной ACC
Ещё один вариант натяжных зажимных конструкций для круглых дроп кабелей — Н3. Технически это корпус из пластика с 2 клиньями из полимера, дополненный стальной оцинкованной петлёй, могущей удержать ОК сечением

Натяжной зажим Н3
Узлы крепления зажимных элементов
С их помощью закрепляются на различных видах опор поддерживающие и натяжные зажимы.
Крепёжные узлы под стойки «СВ»
Актуальны для использования в пределах города. Под опоры данной локации спроектировано три основных типа арматуры. Объединяет их общее конструкционное решение — упорный элемент и траверс, соединяемые шпилькообразными структурами с закручивающимися гайками. Такой крепёжный узел может обладать усиленной конфигурацией отверстий, либо оснащаться
- «УКП-К». Модель с 1 крюком. Используется для установки ПЗ и НЗ.
Узел крепления УКП-К (245х270)
- УН.П. Устройство под натяжные крепления (НК). Конструкционно во многом схоже с УКП-К. Но, благодаря оснащению двумя крюками позволяет разместить такое же количество зажимов. Из иных отличий — усиленные отверстия на траверсе и «упоре».
Узел крепления натяжной УН.П (245х270)
- УКНП-К. Оснащён 1 крюком, как и УКП-К. В конструкции также много общего с первой моделью. Основным отличием выступают усиленные отверстия уголковой части, предназначенные для НК.
Узел крепления универсальный УКНП-К
Вышеописанные узлы могут выдержать функциональную горизонтальную нагрузку по отверстиям — 15КН, по крюкам — 5 КН. Вертикальная нагрузка выдерживается в диапазоне до 3КН.
Узлы крепления для «СВ» стоек отражают в маркировке размерные параметры (в миллиметрах), покрыты предохраняющим от коррозии слоем из цинка, и подбираются в соответствии с габаритами вышеназванных стоек.
Крепёжные узлы, которыми оснащаются опоры круглых и многогранных видов сечения
Подобное оснащение применяется для обустройства опор линий электропередач, закрепления ОК на зданиях и сооружениях. Узлы крепления в данных ситуациях используются в следующих модификациях: УК-Н (натяжной) и УК-П (поддерживающий) и т.д.
Узел крепления натяжной УК-Н-01 сварной ССД
Узел крепления поддерживающий УК-П-02 сварной ССД
Монтаж производится с применением специальных лент, количество которых (1 или 2), может варьироваться, в соответствии с предусмотренной нагрузкой. УК комплектуются также специальным замком. Фиксация конструкции осуществляется с помощью особых специализированных клещей. Подобное узловое соединение может выдержать нагрузку в диапазоне
Зажимы под вышеописанные узлы выбираются в соответствии с их наименованиями.
При диаметре опорных конструкций свыше 30 сантиметров лучше всего использовать специальные хомуты с идентичным типом предназначения. Спецленты в этих обстоятельствах задействовать нецелесообразно. С течением времени лента деформируется в сторону вытягивания, и эксплуатационные характеристики крепления нарушаются.
Для хомутов, материалом изготовления которых служит прочная сталь с защитным цинковым покрытием, диаметр использования варьируется в диапазоне
Узел крепления натяжной ХН-300 ССД
Узел крепления поддерживающий ХП-300 ССД
Установка крепёжных узлов на опорные конструкции круглого вида
Монтаж данного вида креплений на заявленные конструкции производится с использованием специализированного инструмента (монтажные клещи). С их помощью оперативно собираются крепёжные узлы, состоящие из монтажных лент и специальных замков. Клещи оснащены винтовым механизмом, позволяющим без затруднений и «провисаний» устанавливать ленту, параметры толщины которой не превышают 1 мм.
Клещи натяжные для хомутов (MBT-003)
Такую ленту выпускают в «бухтах», длина её при этом может составлять
Лента монтажная 0,8х20мм L=25 м ССД

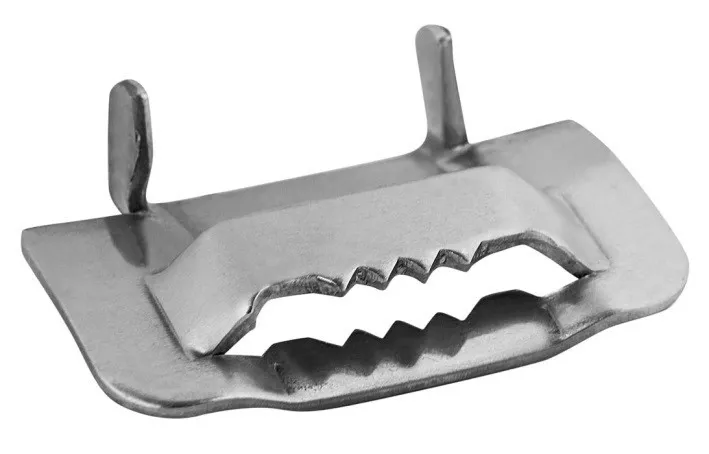

Замок (скрепа) для ленты монтажной ССД
Внимания заслуживает и современное, удобное для использования устройство — стяжка. Материалом изготовления для неё служит нержавеющая сталь. Такой хомут можно установить вручную, без использования специальных инструментов. Длина стяжки составляет 1200 мм, степень «обтяга» может регулироваться. Выдерживает натяжную нагрузку до 4 КН.
Стяжка из нерж. стали 0,4-20-1200 (C201)

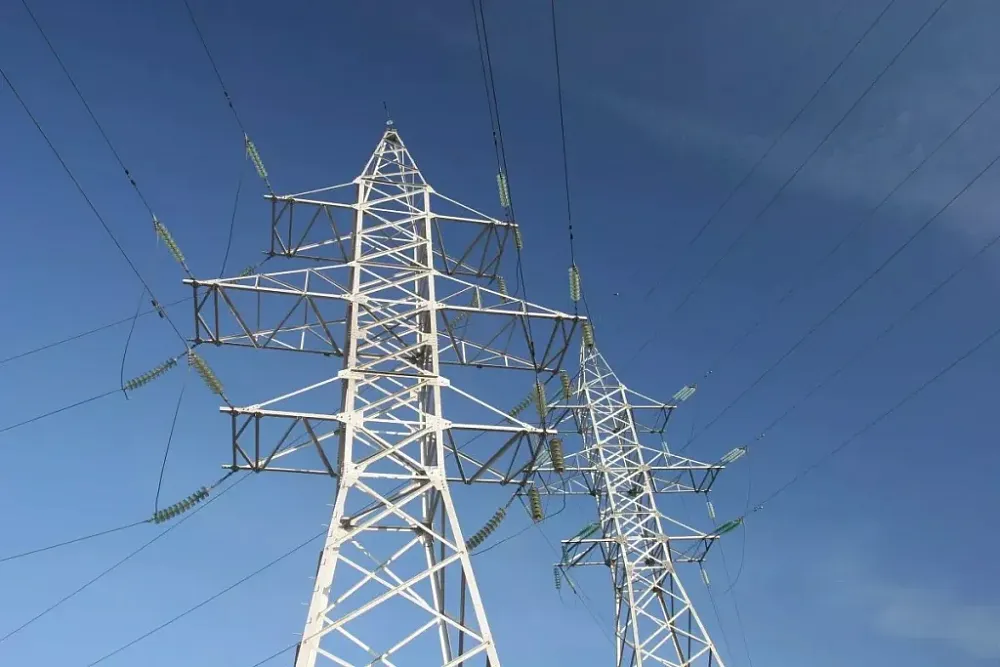

Крепёжные узлы под решётчатые опоры
Посредством использования данных узлов осуществляется ПК и НК крепление оптоволоконного кабеля к решётчатой структуре опор разнообразных конструкций. Каждый из узлов подбирают в индивидуальном порядке (согласно рабочему диапазону), ориентируясь на особенности решений решётчатой опоры и под размерные параметры угловой части. В маркировке узла отображается его функциональное назначение (буквенное):
- «П» (поддерживающий);
- «Н» (натяжной);
- «У» (универсальный).
Степень критической нагрузки узлов может доходить до 70 КН. Для предохранения от коррозионных процессов на все элементы узла нанесён слой цинка.
Узел крепления универсальный УКУ ССД
Узел крепления УТП-1 ССД
Узел крепления УКПУ-01 (левый) ССД
Иные разновидности опор и крепёжные узлы для них
Различные версии крепёжных узлов на фасадных частях зданий и конструкциях из металла и дерева, бетонных и кирпичных стенах. Маркировка функционального назначения узлов отображена идентично предыдущему пункту. Подбираются данные узлы креплений индивидуально для каждого случая.
Сцепные типы арматуры
Сцепную арматуру подбирают в соответствии с параметрами технической задачи. В зависимости от этого она может подразделяться на:
- талрепы с постепенным либо ступенчатым регулированием длины;
- нерегулируемые талрепы (прямые, посредством которых производится удлинение изолирующих подвесных элементов, вывернутой формы — для коррекции их шарнирности);
- переходные ПЗ для соединения разноразмерных элементов подвески;
- скобы (с их помощью обеспечивается шарнирность сцепления);
Скоба СК-7-1а
- звенья монтажные;
- «ушки» (переходник от изолятора к коушу);
- «серёжки» (для перехода в обратном порядке);
Серьга СР-7-16
- узел КГП (для осуществления крепления с фактором возможности смещения в двух перпендикулярно противостоящих друг другу плоскостях подвесных элементов для ОК и молниепредохранительных тросов к стальным элементам опорных конструкций.
Арматура с защитным функционалом
К данному виду оснащения относятся устройства гашения вибрации (ГВ). По своему функционалу, это — самый надёжный вид защиты ОК от избыточного механического воздействия, возникающего вследствие влияния негативных внешних факторов условий. Подходит также для оснащения линий электропередач (неизолированные провода, молниязащитные тросы), ОКСН и ОКГТ-кабелей. В точке монтажа устройства гашения вибраций устанавливается также и протектор, благодаря которому становится возможным существенно снизить деформирование кабеля «на изгиб», поскольку параметры его жёсткости (за счёт гасителя) несколько увеличиваются.
Гаситель вибрации ГВ-3222-02М
Акционерное общество «МОСКАБЕЛЬ-ФУДЖИКУРА» предлагает потребителю комплексные и индивидуальные решения для оборудования волоконно-оптических линий связи. Подобрать необходимую конфигурацию и параметры вы можете, воспользовавшись соответствующими опциями нашего сайта. Если у вас возникли какие-то вопросы либо необходимость в получении дополнительной информации, свяжитесь с нашим менеджером по контактам, указанным на сайте, либо через специальную онлайн-форму.
