Виды и отличия оптического кабеля для внешней прокладки

Внешний оптический кабель для прокладки магистральных сетей ВОЛС большой протяженности отвечает необходимым эксплуатационным и технологическим требованиям, предъявляемым к проводникам, прокладываемым вне зданий и сооружений:

• повышенная механическая, коррозийная стойкость;

• устойчивость к растяжению, сжатию, повреждениям;

• морозостойкость.

Так как наружные кабельные сети могут прокладываться согласно проекту различными способами, в разных климатических зонах, то технические характеристики оптоволокна для внешнего монтажа могут различаться по отдельным параметрам.

Особенности и характеристики

При создании проекта региональной, отраслевой, федеральной оптоволоконной сети кабель подбирается по нескольким критериям – защитным, монтажным, эксплуатационным.

Магистральные сети ВОЛС могут прокладываться несколькими способами:

• непосредственно в грунт, без установки защитных рукавов, труб, коробов;

• в изоляционных пластиковых, гофрированных трубах – применяется способ задувки, механизированной протяжки;

• в кабельной канализации, коллекторах;

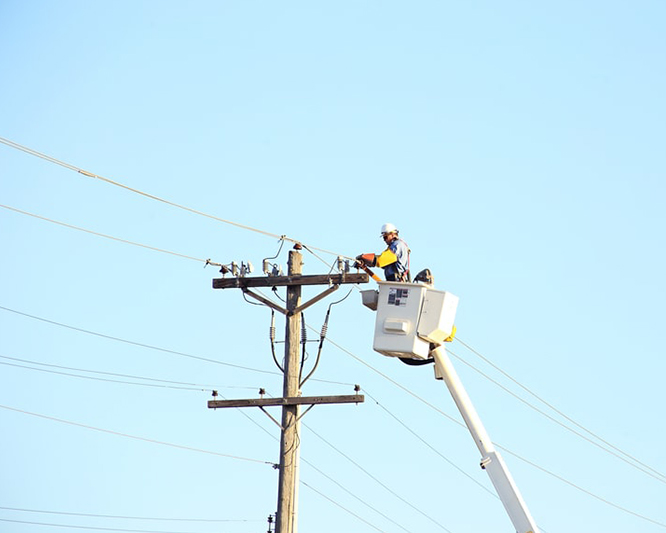

• методом подвеса на опорах ЛЭП, телефонных линий.

Для каждого способа монтажа предусмотрена соответствующая защита кабеля от повреждений, динамических, растягивающих нагрузок, коррозии, воздействия прямых солнечных лучей, наледи.

Виды защиты наружного оптоволоконного кабеля от повреждений:

• внешняя броня оцинкованной проволокой или магнитно-нейтральными композитными волокнами для нивелирования механических повреждений при земляных, сельскохозяйственных, монтажных работах;

• защита из нескольких слоев прочного, упругого полимерного покрытия, которое не могут повредить грызуны;

• оболочка, устойчивая к ультрафиолету, оледенению из многокомпонентного пластиката;

• центральный несущий элемент, обеспечивающий равномерное распределение растягивающих нагрузок при монтаже методом подвеса или протяжке в трубах механизированным способом;

• промежуточный слой из демпфирующего устойчивого гидрогеля, защищающего броню, несущие элементы от коррозии.

Негативное внешнее воздействие при разных методах монтажа оптоволоконной магистрали в разных климатических условиях может существенно отличаться. Поэтому оптический кабель для наружной прокладки представлен в широком ассортименте. Также можно заказать производство наружного магистрального оптоволокна по индивидуальным проектным параметрам, учитывающим отраслевую, климатическую специфику прокладки, закрепления, монтажа, эксплуатации.

Разновидности внешних оптических кабелей

В основном техническая спецификация магистрального волоконно-оптического кабеля базируется на способе прокладки кабельной линии. Хотя возможно внесение технологических изменений в процессе производства по заявленным техническим параметрам.

Например, варьирование числа волокон, усиленное бронирование, оболочка, устойчивая к агрессивным химическим средам, не распространяющая горение.

Рассмотрим особенности и отличия популярных видов оптических кабелей для наружной прокладки:

• Для укладки в грунт – бронирование оцинкованной металлической проволокой, для участков, проходящих рядом с источниками высокого электромагнитного излучения предусмотрено бронирование диэлектрическими полимерами. Повышенная механическая прочность, стойкость к высокой влажности, модульная защита стекловолокон;

• Для монтажа в кабельной канализации, трубах, важно предусмотреть защиту от грызунов, равномерное распределение растягивающих усилий, сжатия, кручения, увеличение угла поворота;

• Подвесной оптический кабель имеет внешнюю оболочку, устойчивую к ультрафиолету, наледи, перепадам температур, растягивающим ветровым нагрузкам. Модульная конструкция как одномодового, так и многомодового кабеля препятствует повреждению волокон при кручении, монтаже механизированным способом;

• Подводный магистральный оптический кабель отличается повышенной гидроизоляцией, устойчивостью к агрессивным химическим средам, высокому давлению, механическим повреждениям.

Подобрать по проектным характеристикам или индивидуальным техническим параметрам, купить оптоволоконный кабель для внешней прокладки сертифицированного качества по выгодной цене всегда можно на заводе изготовителе «Москабель-Фуджикура». Оставляйте заявки онлайн или звоните по телефону, указанному в верхней части сайта.
