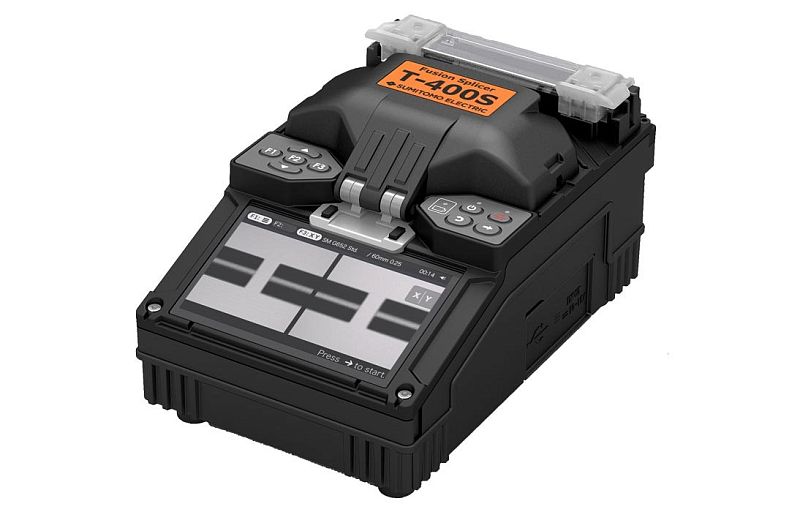

Сварочный аппарат Sumitomo T-400S в комплекте со скалывателем FC-5S
Предназначен для сохранения высокого качества монтажа оптической линии даже в условиях, когда инженер-монтажник ВОЛС имеет невысокую квалификацию. В аппарате используется технология Super-Wide, которая позволяет производить выравнивание оптических волокон в более широких диапазонах расстояний. Super-Wide позволяет нивелировать ошибки, которые могут быть допущены монтажником при подготовке и укладке волокон в каретки сварочного аппарата. При сварке волокон предельно низкий шанс получения результата, который придется переделывать, что экономит время, столь ценное при большом объеме работ на сетях FTTH.
|
Характеристика |
Значение |
|
Кол-во волокон |
Одиночное волокно |
|
Тип волокон |
SMF(G.652), MMF(G.651), DSF(G.653), NZDSF(G.655), BIF(G.657) |
|
Диаметр волокна: |
|
|
- диаметр кварцевого стекла, мкм |
125 |
|
- диаметр оболочек, мм |
до 3, при использовании различных прижимов волокон |
|
Длина сколотого волокна, мм |
от 5 до 16 для одиночных волокон, 8 для Drop кабеля |
|
Типичные потери на сварке, dB |
SMF : 0.03, MMF : 0.01, DSF : 0.05, NZDSF : 0.05 |
|
Типичные обратные потери, dB |
60 и более |
|
Типичное время сварки, сек |
7 (SM G652 Quick Mode) |
|
Типичное время термоусадки КДЗС, сек |
24 (FPS-61-2.6 sleeve, в Программе-S60mm 0.25) |
|
Кол-во циклов сварка+термоусадка |
около ~200 (BU-15) (при полностью заряженном аккумуляторе) |
|
Просмотр волокна / Увеличение |
2 CMOS камеры/Увеличение (макс.) -200X |
|
Тест на разрыв |
1.96 ~ 2.09N |
|
Применяемые КДЗС, мм |
60, 40 & Sumitomo Nano sleeves |
|
Программы сварки |
Всего 150, 11 активированы, 100 может создать пользователь (39 подготовлены, но требуют активации) |
|
Программы нагревателя |
Всего 50, 11 активированы, 20 может создать пользователь (19 подготовлены, но требуют активации) |
|
Сохранение изображений/Сохранение данных |
100 изображений экрана / 10 000 данных сварок (во внутренней памяти) |
|
Автостарт |
Процесса сварки/Процесса термоусадки |
|
Автоматическая калибровка дуги |
Автоматическая компенсация в зависимости от изменения окружающей среды |
|
Монитор |
4.3" цветной LCD дисплей |
|
USB порт |
USB 2.0 (тип mini-B) |
|
Переменное напряжение |
AC 100~240V, 50/60Hz (ADC-15) |
|
Переменное напряжение |
DC 10~15V |
|
Аккумулятор |
Li-ion 10.8V, 35.64 Вт/час (BU-15) |
|
Условия эксплуатации |
|
|
- высота, м |
0...5000 |
|
- температура, °C |
-10...+50 |
|
- влажность, % |
0...95 RH (без конденсации) |
|
- скорость ветра, м/сек |
не более 15 |
|
Условия хранения: |
|
|
- температура, °C |
-40...+80 |
|
- влажность, % |
0...95 RH (без конденсации) |
|
- аккумулятор, °C |
-20...+30 (длительное хранение) |
|
Срок службы электродов |
6000 разрядов дуги |
|
Обновление |
Через интернет |
|
Ширина, мм |
129 |
|
Длина, мм |
195 |
|
Высота, мм |
99 |
|
Масса, кг |
1.2 (без аккумулятора), 1.3 (с аккумулятором BU-15) |
|
Сварочный аппарат |
1 шт. |
|
Сетевой адаптер |
1 шт. |
|
Шнур питания |
1 шт. |
|
Аккумулятор |
1 шт. |
|
Руководство пользователя |
1 шт. |
|
Кейс |
1 шт. |
|
Лоток для КДЗС |
1 шт. |
|
Скалыватель оптических волокон FC-5S |
1 шт. |
|
Столик для крепления ремня |
1 шт. |
