Оптический кабель комбинированный с токопроводящей жилой из алюминиевого сплава, подвесной самонесущий защищенный, модульной конструкции.
Раздавливающее усилие от 300 Н/см
Допустимое растягивающее усилие до 50 кН
Эксплуатация от -60 до 70°С Монтаж: до -30°С
Для любых климатических зон
Пожаробезопасное исполнение

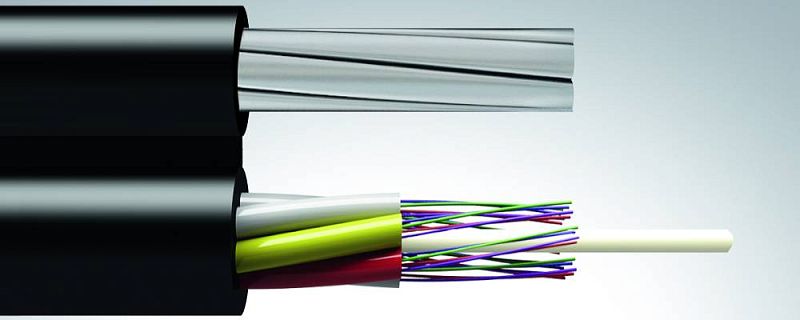

- Выносной силовой элемент (жила из алюминиевого сплава СИП-3)
- Центральный силовой элемент - стеклопластиковый пруток.
- Оптическое волокно.
- Оптический модуль.
- Водоблокирующий элемент.
- Внешняя оболочка из светостабилизированного сшитого полиэтилена.
Оптический кабель СИП-3-ОМ используется для подвеса и эксплуатации на опорах ЛЭП. Может монтироваться рядом с объектами промышленности и в местности с высоким содержанием солей (на морских побережьях).
Конструкционно кабель включает независимый вынесенный силовой элемент из токопроводящей жилы (алюминий), заключенной в полиэтиленовое покрытие. Центральный силовой элемент из стеклопластика (пруток) или алюминиевой проволоки окружен модулями из полиэтилена, содержащими оптоволокна. Внутреннее пространство внутри оптических модулей и между ними заполнено водоотталкивающим компонентом. Кабельная оболочка сделана из сшитого светостабилизированного элемента.
В АО «МКФ» можно купить кабель в любых объемах. Компания является производителем и сотрудничает с оптовыми заказчиками. Цены на всю продукцию зависят от количества волокон, используемой оболочки и других характеристик, определяемых клиентом. Чтобы сделать заказ или проконсультироваться со специалистом, звоните нам по телефону или пишите в онлайн-чат на официальном сайте компании.
|
Количество ОВ в кабеле |
Количество ОВ в модуле |
Габаритные размеры кабеля/Диаметр выносного элемента, мм |
Расчётная масса кабеля, кг/км |
Растягивающее усилие, кН |
Минимальный радиус изгиба кабеля, мм |
|
СИП-3 1х70-20/ОМ -144… |
|||||
|---|---|---|---|---|---|
|
до 48 |
до 12 |
12,3х30,1/14,3 |
до 411 |
20,6 |
286 |
|
до 96 |
до 12 |
14,8х32,6/14,3 |
до 463 |
296 |
|
|
до 144 |
до 12 |
18,1х35,9/14,3 |
до 543 |
362 |
|
|
СИП-3 1х70-35/ОМ -144… |
|||||
|
до 48 |
до 12 |
14,7х34,9/16,7 |
до 520 |
20,6 |
334 |
|
до 96 |
до 12 |
17,2х37,4/16,7 |
до 581 |
344 |
|
|
до 144 |
до 12 |
20,5х40,7/16,7 |
до 673 |
410 |
|
По требованию заказчика возможно изготовление кабеля с другими техническими параметрами.
